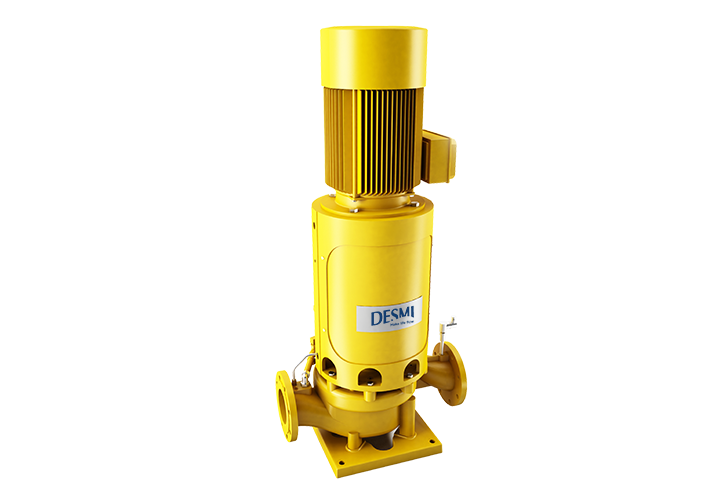

Pompa centrifuga NSL

Pompa centrifuga NSL verticale in linea
Fino a 1800 m³/h (7900 US gpm)





La gamma di pompe NSL rappresenta alta efficienza, bassi valori NPSH, facile installazione e bassa manutenzione. La serie NSL è ampiamente utilizzata in diverse applicazioni e mercati.

Applicazioni

Nel settore marittimo, le pompe sono adatte come:

  • Pompe di raffreddamento per acqua dolce e di mare
  • Pompe di sentina e di zavorra
  • Pompe antincendio
  • Pompe per servizi generali
  • Trasporto di liquidi leggermente aggressivi con bassa viscosità, come diesel e oli lubrificanti



Nel settore industriale e dei servizi, le pompe sono adatte per:

  • Circolazione dell'acqua industriale
  • Distribuzione delle torri di raffreddamento
  • Trasferimento di diesel
  • Riscaldamento urbano
  • Raffreddamento urbano


Nel settore dell'acquacoltura, le pompe sono adatte come:

  • Acqua dolce
  • Acqua con additivi
  • Acqua di mare
  • Oli fino a 500 cSt



Applicazioni RAS:

  • Controllo dell'ossigeno
  • Pompe per acqua di presa
  • Pompe per raffreddamento/riscaldamento

La pompa DESMI NSL soddisfa i requisiti per:

  • Alta efficienza
  • Bassi valori NPSH
  • Facile installazione/manutenzione
  • Materiali specifici
  • Design compatto
  • Standardizzata per design modulare
  • Eccellente prestazione di design idraulico
  • Opzioni di accoppiamento a spacer per una facile manutenzione
  • Design robusto dell'albero
  • Girante ad alta efficienza con bassi valori NPSH
  • Capacità di autoadescamento con una pompa di adescamento separata incorporata
Specifiche tecniche del prodotto

Il design delle pompe NSLV-R/NSLH-R è per capacità di flusso medio/alto fino a 6.200 m³/h (27.300 US GPM) e testa media fino a 200 mLC. La pompa può essere configurata in modo verticale o orizzontale. Entrambe le versioni sono pompe centrifughe a singolo stadio con divisione radiale e flange di collegamento secondo standard internazionali. Il design della pompa include il montaggio con motori elettrici aventi diverse dimensioni di flangia internazionali.



I materiali per i corpi delle pompe possono essere ghisa grigia (GG20) o ghisa sferoidale GGG40 EN1561-GJS-400 per acqua dolce. Le pompe GGG40 possono gestire pressioni di lavoro fino a 25 bar (cioè 37,5 bar di pressione di prova). Per applicazioni in acqua di mare, la costruzione del corpo della pompa può essere in NiAlBz EN1982 CC333G o Super Duplex 1.4410 (~SAF 2507).



Il corpo della pompa è dotato di un anello di tenuta sostituibile in NiAlBz o Super Duplex. Il materiale dell'albero è in acciaio inossidabile duplex di alta qualità AISI329/1.4460 o Super Duplex.



La pompa è dotata di giranti dinamicamente bilanciate secondo ISO21940/1-2019G 6.3 (G2.5 o G1.0 sono opzionali), che incorporano pale a doppia curvatura avanzate per garantire bassi valori NPSHr e alta efficienza, risultando in un minor consumo energetico e quindi in costi operativi inferiori.



I materiali standard delle giranti sono NiAlBz o Super Duplex (ad es. per applicazioni Scrubber).



La pompa è dotata di un induttore a passo variabile montato sull'estremità dell'albero della pompa nel portale di aspirazione per prevenire lo sviluppo di bolle di cavitazione sulle pale della girante. Con l'induttore, la pompa può essere operata a una velocità più elevata e/o in applicazioni con NPSHa più basse rispetto a una pompa senza induttore. Il materiale dell'induttore è acciaio inossidabile AISI 316 (~1.4436) come standard.



La tenuta meccanica dell'albero è una tenuta meccanica a semplice effetto. La pompa può essere utilizzata per temperature del liquido fino a 250°F/120°C. Per temperature del liquido superiori a 250°F/120°C, viene utilizzato un design di tenuta dell'albero bilanciato.

Nominal diameter (DN) 80 to 350
Flow rate - 50 Hz Up to 2000m³/h (8800 US gpm)
Flow rate - 60 Hz Up to 2400m³/h (10600 US gpm)
Head Up to 195 m (640 ft)
Pressure Up to 25 bar (360 psi)
Temperature Up to 140°C (284°F)
Motor Standard and EX motors
VFD Direct or Bulkhead/Wall-mounted
ATEX approved Yes



NSL Centrifugal Pump

NSL Centrifugal Pump (Monobloc) - overhaul video

DESMI Overhaul video NSL Centrifugal Pump NSL 200 265 14

50 Hz

PDF



 960 RPM  1450 RPM  2950 RPM






JPG



 960 RPM  1450 RPM  2950 RPM




60 Hz

PDF



1152 RPM  1740 RPM  3540 RPM






JPG



 1152 RPM 1740 RPM 3540 RPM




Pompe centrifughe DESMI

La gamma di pompe centrifughe è progettata per soddisfare i requisiti di una vasta gamma di applicazioni diverse. Che si tratti di riscaldamento urbano, raffreddamento, HVAC, antincendio o forse pompe per la sala macchine di una nave marittima, una pompa centrifuga è spesso la scelta ideale.

Le pompe centrifughe DESMI sono caratterizzate da un'elevata efficienza e da bassi valori di NPSH. Le nostre pompe verticali richiedono uno spazio minimo e offrono un facile accesso per la manutenzione delle parti rotanti della pompa.
