NSLV-R & NSLH-R Pompe centrifuge avec induit
Pompe centrifuge à aspiration axiale avec induit.
Jusqu'à 6 200 m³/h (27 300 US gpm)
Maritime & Offshore:
- Transfert de condensat et de vidange
- Approvisionnement en eau de mer et refroidissement
- Cale et ballast
- Extinction d'incendie principale et d'urgence
- Extinction d'incendie par pulvérisation d'eau et déluge
- Extinction d'incendie par mousse
Les pompes sont particulièrement adaptées au pompage d'eau en connexion avec divers systèmes d'extinction d'incendie, les systèmes d'alimentation en eau et de drainage lorsque des valeurs extrêmement basses de NPSHr sont requises comme pompe d'extinction d'incendie, les pompes de cale et de ballast, les pompes pour l'irrigation, les installations hydrauliques, l'armée et la marine, etc.
Dans l'industrie maritime, les pompes conviennent comme pompes d'alimentation et de refroidissement d'eau de mer, pompes de cale et de ballast, pompes d'extinction d'incendie et de service général, et également pour le transport de liquides légèrement agressifs avec une faible viscosité tels que le diesel et les huiles lubrifiantes. De plus, les pompes peuvent être fournies dans une version spéciale pour le pompage de saumure et de milieux similaires.
Les pompes DESMI NSLV-R & NSLH-R sont connues pour:
- Haute efficacité
- Faibles valeurs de NPSHr
- Installation/service facile
- Matériaux spécifiques
- Conception compacte
- Normalisée selon une conception modulaire
- Performance de conception hydraulique exceptionnelle
- Options d'accouplement d'espacement pour une maintenance facile
- Conception d'arbre robuste
- Capacité d'auto-amorçage avec une pompe d'amorçage séparée intégrée
La pompe est équipée d'impulseurs équilibrés dynamiquement conformément à la norme ISO21940/1-2019G 6.3 (G2.5 ou G1.0 sont en option) qui intègre des pales à double courbure avancées pour garantir des valeurs de NPSHr faibles et une haute efficacité, ce qui se traduit par une consommation d'énergie plus faible et donc des coûts de fonctionnement réduits.
Les matériaux d'impulseur standard sont en NiAlBz ou en Super Duplex (par exemple, pour les applications de laveur de gaz).

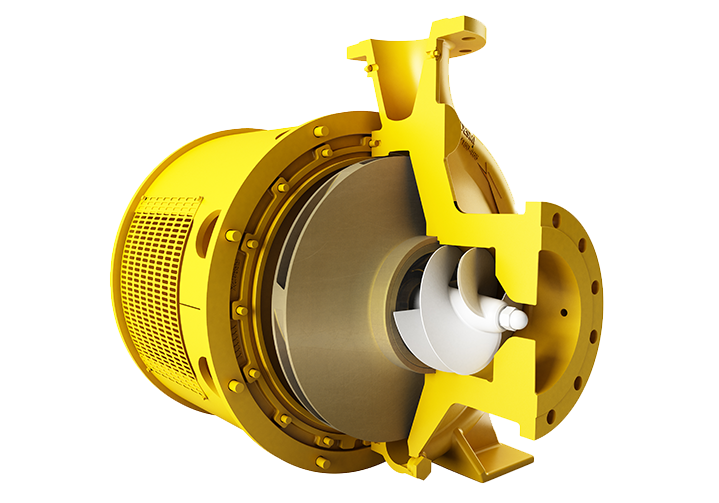

La pompe est équipée d'un induit à pas variable monté sur l'extrémité de l'arbre de la pompe dans l'orifice d'aspiration pour prévenir le développement de bulles de cavitation sur les pales de l'impulseur. Avec un induit, la pompe peut être exploitée à une vitesse plus élevée et/ou dans des applications à plus faible NPSHa qu'une pompe sans induit. Le matériau de l'induit est de l'acier inoxydable AISI 316 (~1.4436) en standard.
Le joint d'arbre mécanique est un joint d'arbre mécanique à simple effet. La pompe peut être utilisée pour des températures de liquide allant jusqu'à 250°F/120°C. Pour des températures de liquide supérieures à 250°F/120°C, une conception de joint d'arbre équilibré est utilisée.
| Nominal diameter (DN) | 65 to 600 |
| Flow rate 50 - Hz | Up to 6200m³/h (27300 US gpm) |
| Flow rate 60 - Hz | Up to 5900m³/h (26000 US gpm) |
| Head | Up to 200 m (660 ft) |
| Pressure | Up to 25 bar (360 psi) |
| Temperature | Up to 140°C (284°F) |
| Motor | Standard and EX motors |
| VFD | Direct or Wall-mounted |
| ATEX approved | Yes |
