Modular S

La série des pompes MODULAR S de DESMI constitue une avancée majeure dans le domaine des pompes autoamorçantes. Basé sur de nombreuses années d’expérience dans la fabrication de pompes auto-amorçantes, nous fournissons une gamme qui répond aux exigences futures en termes de fiabilité et de performances économiques.

Une conception particulière, compacte avec une forme cylindrique bien étudiée, allié à des avantages pratiques tels qu’un montage facile et une conception MODULA(I)R(E) permet d’accroître la durée de vie.

Le principe d’amorçage (décrit au verso) signifie que la pompe MODULAR S peut traiter des mélanges d’air/liquides
et d’évacuer l’air de l’aspiration. Ainsi, l’amorçage peut être évité et une vanne de pied n’est plus nécessaire.

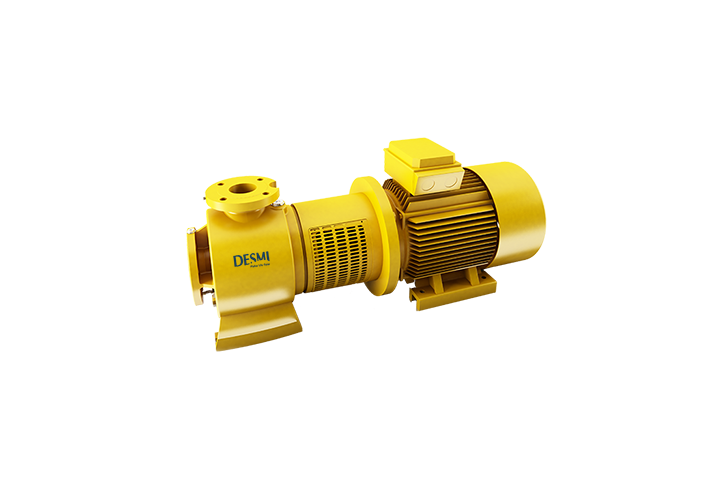

MODULAR S/02 pompe centrifuge

Auto-amorçante en configuration accouplement directe. Cette version de la MODULAR S répond aux besoins pour des conceptions compactes et fiables et ne nécessite pas d’alignement. La pompe est solidaire du moteur électrique via un accouplement rigide qui peut recevoir tout type de motorisation électrique. La pompe MODULAR S est construite à partir de matériaux standards et ce principe est appliqué à la version monobloc.

Pour une flexibilité optimale, la pompe est conçue de telle sorte que seuls l’accouplement et la bride moteur doivent être remplacés afin de s’adapter à une nouvelle motorisation. La version monobloc est équipée de logements de paliers avec un seul roulement et l’accouplement rigide est monté sur l’arbre court.

De nombreuses combinaisons d’assemblag

Les pompes de la gamme MODULAR S peuvent être fournies en version arbre nu, munies de motorisations essence ou diesel, hydrauliques ou électriques mais également couplées directement à une motorisation électrique. Elles peuvent aussi être équipées d’un embrayage manuel et poulie-courroie avec ration de réduction 1:2.

Code Matière

Code Matière	A	B	C
Corps de pompe	Fonte GG20	Fonte GG20	Bronze
Roue et pièces d’usure	NiAlu-Bronze	Fonte GG20	NiAlu-Bronze
Arbre	AISI 329	AISI 329	AISI 329
Logement palier	Fonte GG20	Fonte GG20	Fonte GG20
Aspiration	Fonte GG20	Fonte GG20	Bronze
Clapet anti-retour	Nitrile Elastomère	Nitrile Elastomère	Nitrile Elastomère
Couvercle	Fonte GG20	Fonte GG20	Bronze
Etanchéité d’arbre	Carbone / céramique	Carbone / céramique	Carbone / céramique

Applications

Evacuation de chantier
Vidange de fosses, drains et piscines
Extraction d’eau pour irrigation
Applications générales
Transfert de carburants
Extraction de condensats

Diamètre nominal (DN)	32 - 125
Débit - 50 Hz	Jusqu'à340 m3/h (1500 US gpm)
Débit - 60 Hz	Jusqu'à 410 m3/h (1800 US gpm)
Hauteur manométrique	Jusqu'à 140 m (460 ft)
Pression	Jusqu'à 16 bar (230 psi)
Temperature	Jusqu'à 140°C (284 °F)
Moteur	Standard et moteur ATEX
VFD	Direct ou montage mural
