Bomba centrífuga NSLV-R y NSLH-R con inductor

Bomba centrífuga de succión final con inductor.
Hasta 6,200 m³/h (27,300 gpm)



SOLICITAR COTIZACIÓN



Las bombas DESMI NSLV-R y NSLH-R están diseñadas para montaje vertical y horizontal y cumplen con los requisitos especiales del mercado marino e industrial.

Marino y Offshore:

  • Transferencia de condensados y drenajesSuministro y refrigeración de agua de mar
  • Sentina y lastre
  • Lucha contra incendios principal y de emergencia
  • Lucha contra incendios por rociado y diluvio
  • Lucha contra incendios con espuma

Industria:

  • Irrigación agrícola
  • Transferencia de condensados y drenajes
  • Desalinización y tratamiento de agua
  • Lucha contra incendios principal y de emergencia
  • Lucha contra incendios por rociado y diluvio
  • Lucha contra incendios con espuma

Las bombas son particularmente adecuadas para el bombeo de agua en conexión con diversos sistemas de lucha contra incendios, sistemas de suministro y drenaje de agua cuando se requiere un NPSHr extremadamente bajo, como bombas contra incendios, bombas de sentina y de lastre, bombas para riego, obras de agua, ejército y marina, etc.



Dentro de la industria marina, las bombas son adecuadas como bombas de suministro y refrigeración de agua de mar, bombas de sentina y de lastre, bombas contra incendios y bombas de servicio general, y además para el transporte de líquidos ligeramente agresivos con baja viscosidad, como diésel y aceites lubricantes. Además, las bombas pueden suministrarse en una versión especial para bombear salmuera y medios similares.



Las bombas DESMI NSLV-R y NSLH-R son conocidas por su:

  • Alta eficiencia
  • Bajos valores de NPSHr
  • Fácil instalación/mantenimiento
  • Materiales específicos
  • Diseño compacto
  • Estandarización en un diseño modular
  • Excelente rendimiento en diseño hidráulico
  • Opciones de acoplamiento de espaciador para un fácil mantenimiento
  • Diseño robusto del eje
  • Capacidad de autocebado con una bomba de cebado separada incorporada
Especificaciones técnicas del producto

El diseño de las bombas NSLV-R/NSLH-R es para capacidades de flujo medio/alto de hasta 6,200 m³/h (27,300 GPM) y alturas de elevación medias de hasta 200mLC. La bomba puede configurarse de forma vertical u horizontal. Ambas versiones son bombas centrífugas de una sola etapa y de división radial, con bridas de conexión según normas internacionales. El diseño de la bomba incluye el montaje con motores eléctricos que tienen diferentes dimensiones de bridas internacionales.



Los materiales para los cuerpos de bomba pueden ser hierro fundido gris (GG20) o hierro fundido dúctil GGG40 EN1561-GJS-400 para agua dulce. Las bombas GGG40 pueden manejar presiones de trabajo de hasta 25 bar (es decir, 37.5 bar de presión de prueba). Para aplicaciones en agua de mar, la construcción del cuerpo de la bomba puede ser NiAlBz EN1982 CC333G o Super Duplex 1.4410 (~SAF 2507).



El cuerpo de la bomba está equipado con un anillo de sellado reemplazable de NiAlBz o Super Duplex. El material del eje es acero inoxidable dúplex de alta calidad AISI329/1.4460 o Super Duplex.



La bomba está equipada con impulsores dinámicamente balanceados de acuerdo con ISO21940/1-2019G 6.3 (G2.5 o G1.0 son opcionales) que incorporan palas de doble curva avanzadas para garantizar bajos valores de NPSHr y alta eficiencia, lo que resulta en un menor consumo de energía y, por lo tanto, menores costos operativos.



Los materiales estándar del impulsor son NiAlBz o Super Duplex (por ejemplo, para aplicaciones de depuradores).

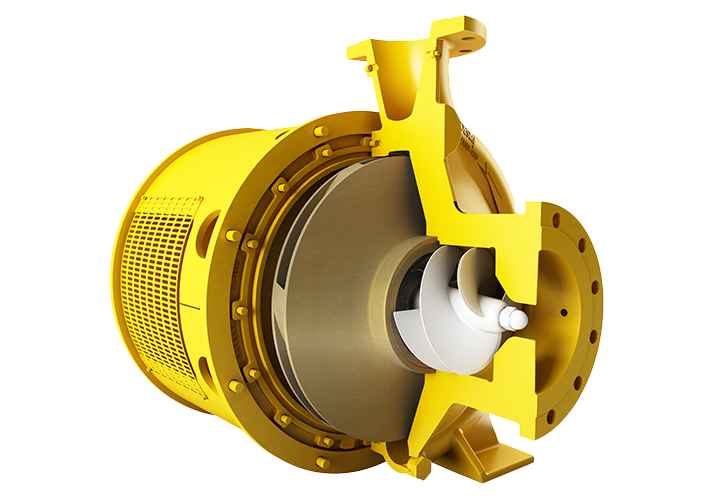

La bomba está equipada con un inductor de paso variable montado en el extremo del eje de la bomba en el puerto de succión para prevenir el desarrollo de burbujas de cavitación en las palas del impulsor. Con el inductor, la bomba se puede operar a una mayor velocidad y/o en aplicaciones con menor NPSHa que una bomba sin inductor. El material del inductor es acero inoxidable AISI 316 (~1.4436) como estándar.



El sello mecánico del eje es un sello mecánico de acción simple. La bomba se puede usar para temperaturas de líquidos de hasta 250°F/120°C. Para temperaturas de líquidos superiores a 250°F/120°C, se utiliza un diseño de sello de eje equilibrado.

Nominal diameter (DN) 65 to 600
Flow rate 50 - Hz Up to 6200m³/h (27300 US gpm)
Flow rate 60 - Hz Up to 5900m³/h (26000 US gpm)
Head Up to 200 m (660 ft)
Pressure Up to 25 bar (360 psi)
Temperature Up to 140°C (284°F)
Motor Standard and EX motors
VFD Direct or Wall-mounted
ATEX approved Yes



DESMI AFTER SALES

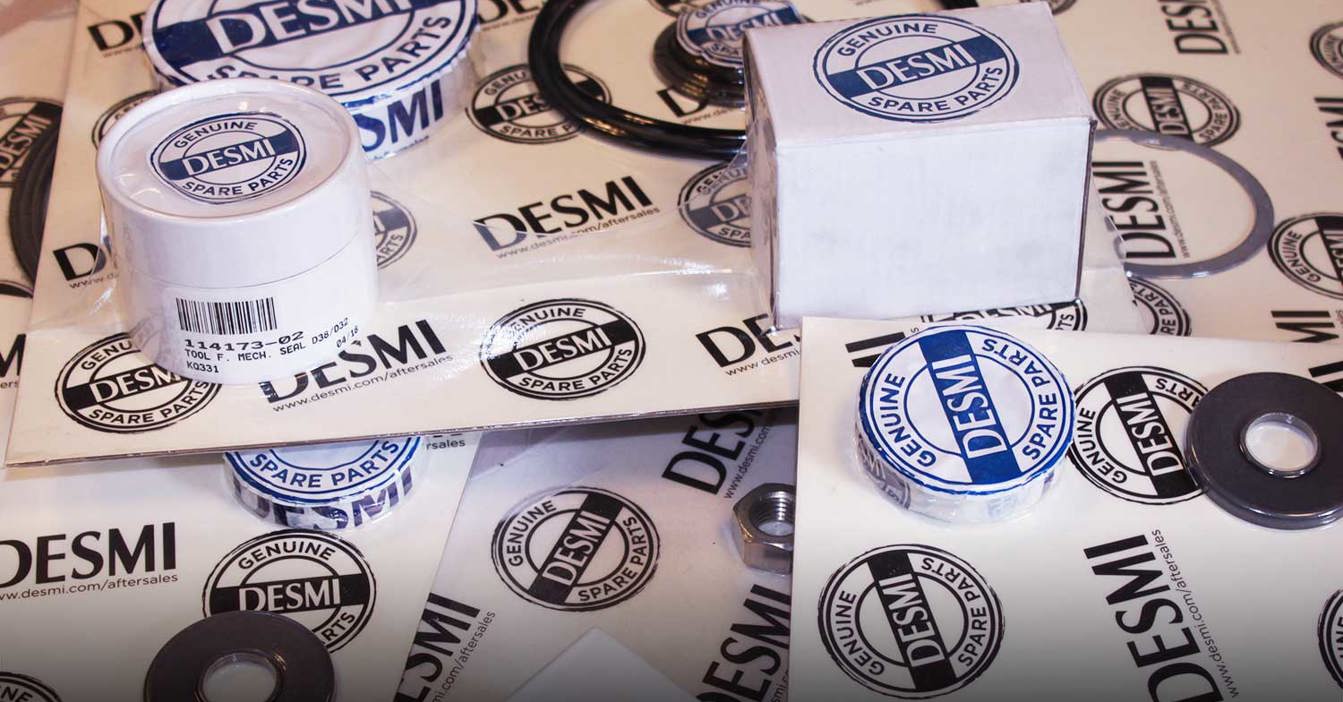

SPARE PARTS

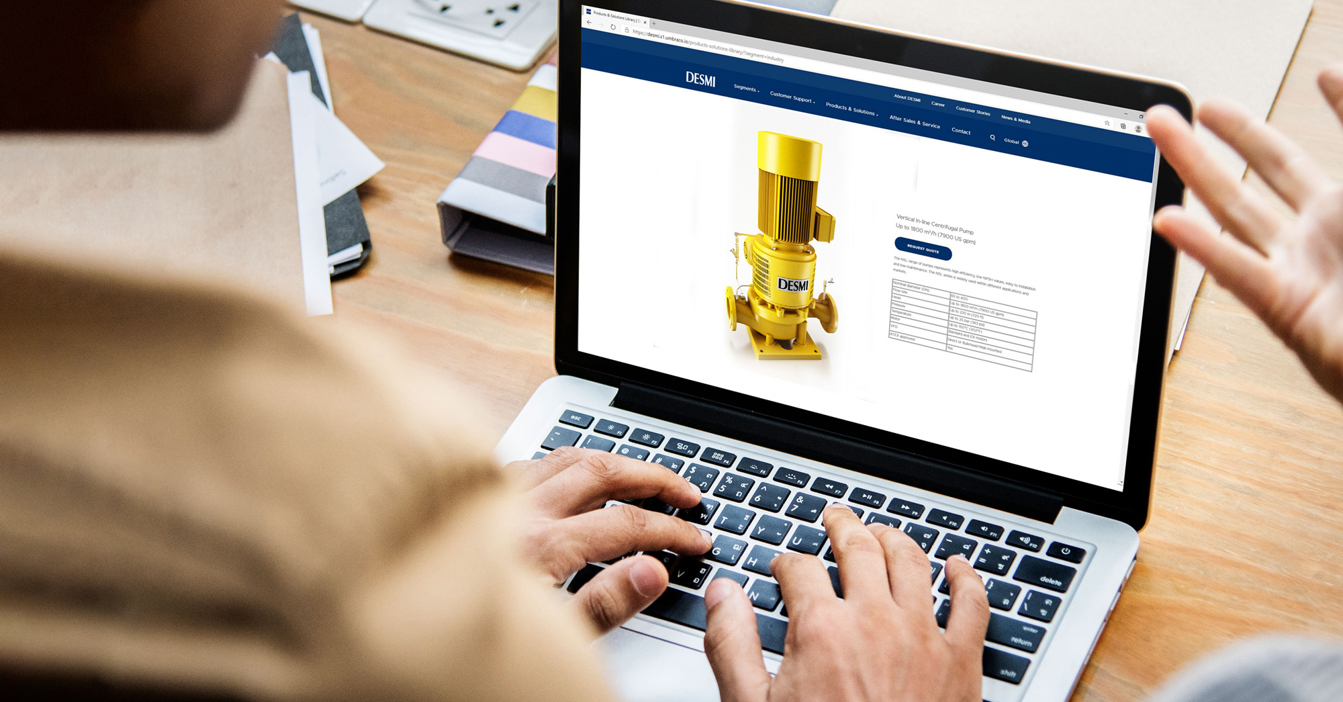

Selection programs

Find curves for existing pumps, get GA drawings for initial designs and compare efficiency, motor power, NPSH and other data to find the right pump.

Descargar folletos

Inglés
  • Inglés

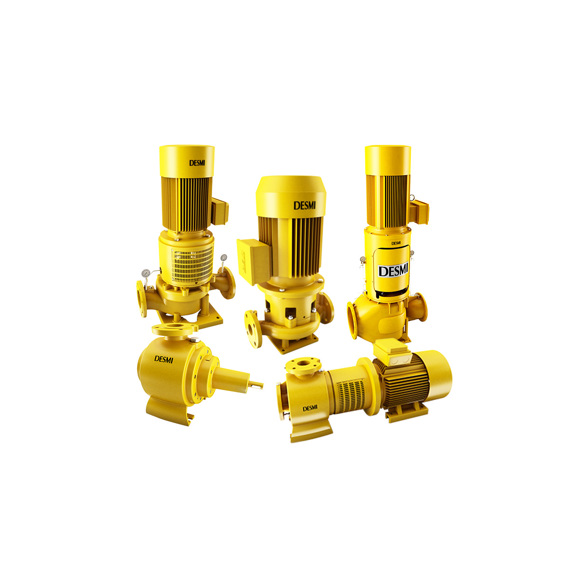

Bombas centrífugas DESMI
